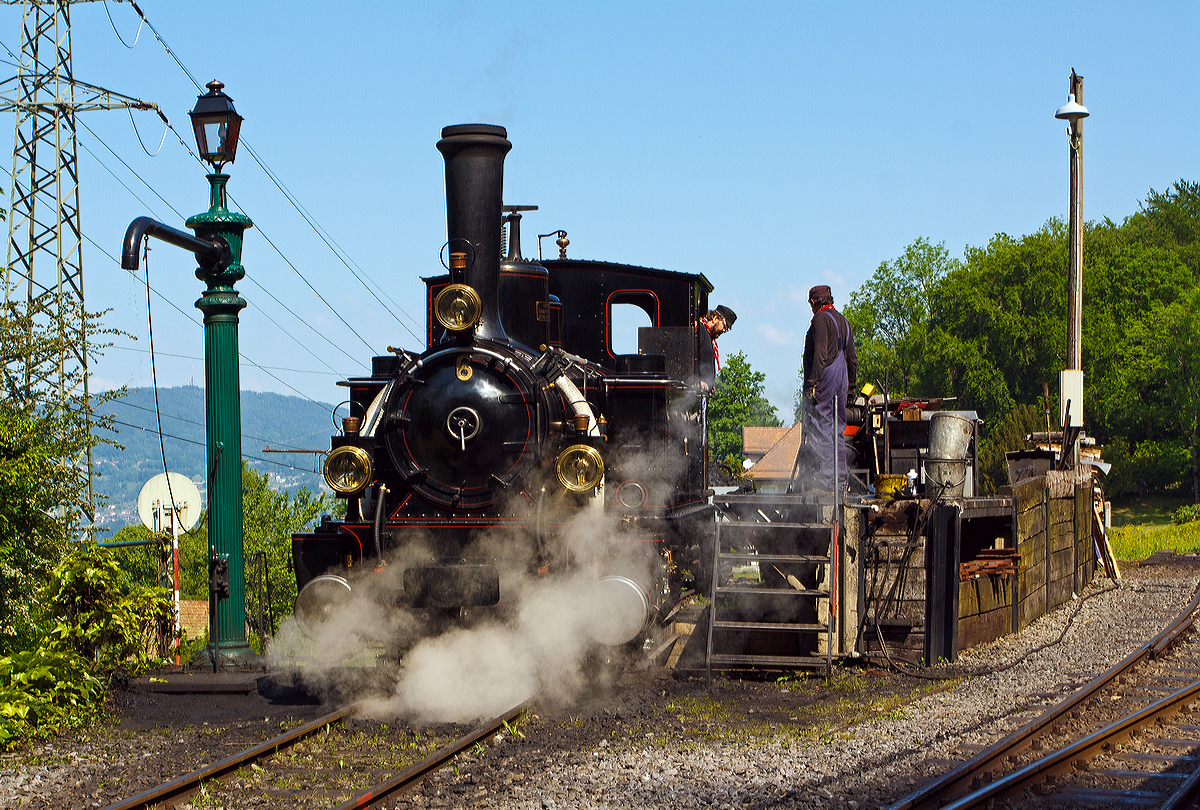

Museumsbahn-Romantik beim Pfingstdampf Festival 2012 bei der Museumsbahn Blonay-Chamby:
Die G 3/3 Dampftenderlokomotive BAM Nr. 6 fährt am 27. Mai 2012 vom Museum Chaulin zur Bekohlung.

Die Lok wurde1901 von der Schweizerische Lokomotiv- und Maschinenfabrik (SLM) in Winterthur unter der Fabriknummer 1341 gebaut und an die JS (Jura–Simplon-Bahn), für die Brünigbahn, als JS 909. 1903 wurde die JS verstaatlicht und in die SBB integriert, und die Lok erhielt die Nr. 109, 1921 wurde sie dann an die BAM (Bière–Apples–Morges-Bahn) verkauft. Die Lok erhielt nicht nach der Reihenfolge der vier BAM-Maschinen die Nummer 5 sondern Nummer 6, weil die umgedrehte Zahl Neun verwendet wurde.

Zwischen 1887 und 1903 wurden insgesamt 16 baugleiche Dampf Tenderlokomotiven der Bauart G 3/3 von der SLM in Winterthur gebaut. Sie besaßen aber unterschiedliche Treibraddurchmesser. Für die JBL, sowie deren Nachfolgerin, JS, für die Brünigbahn insgesamt 10 Lokomotiven dieses Typs geliefert, für die BAM waren es 4 und für die MOB waren es 2 Lok, wobei diese kleineren Treibrädern von 950 mm hatten, um in den Steigungen bis zu 73 ‰ eine höhere Zugkraft zu erreichen.

TECHNISCHE DATEN:
Spurweite: 1000 mm (Meterspur)
Achsformel: C'
Länge über Puffer: 7.020 mm
Fester Radstand: 2.500 mm
Dienstgewicht: 20 t
Höchstgeschwindigkeit: 45 km/h
Anfahrzugkraft: 2.650 kg
Treibraddurchmesser: 1.050 mm
Zylinderanzahl: 2
Zylinderdurchmesser: 310
Kolbenhub: 480
Kesselüberdruck: 2 Bar
Anzahl der Heizrohre: 126
Heizrohrlänge: 2.900 mm
Rostfläche: 0.8 m²
Überhitzerfläche: 10.2 m²
Verdampfungsheizfläche: 50.2 m²
Wasservorrat: 2,6 m³
Kohlevorrat: 0.5 t
