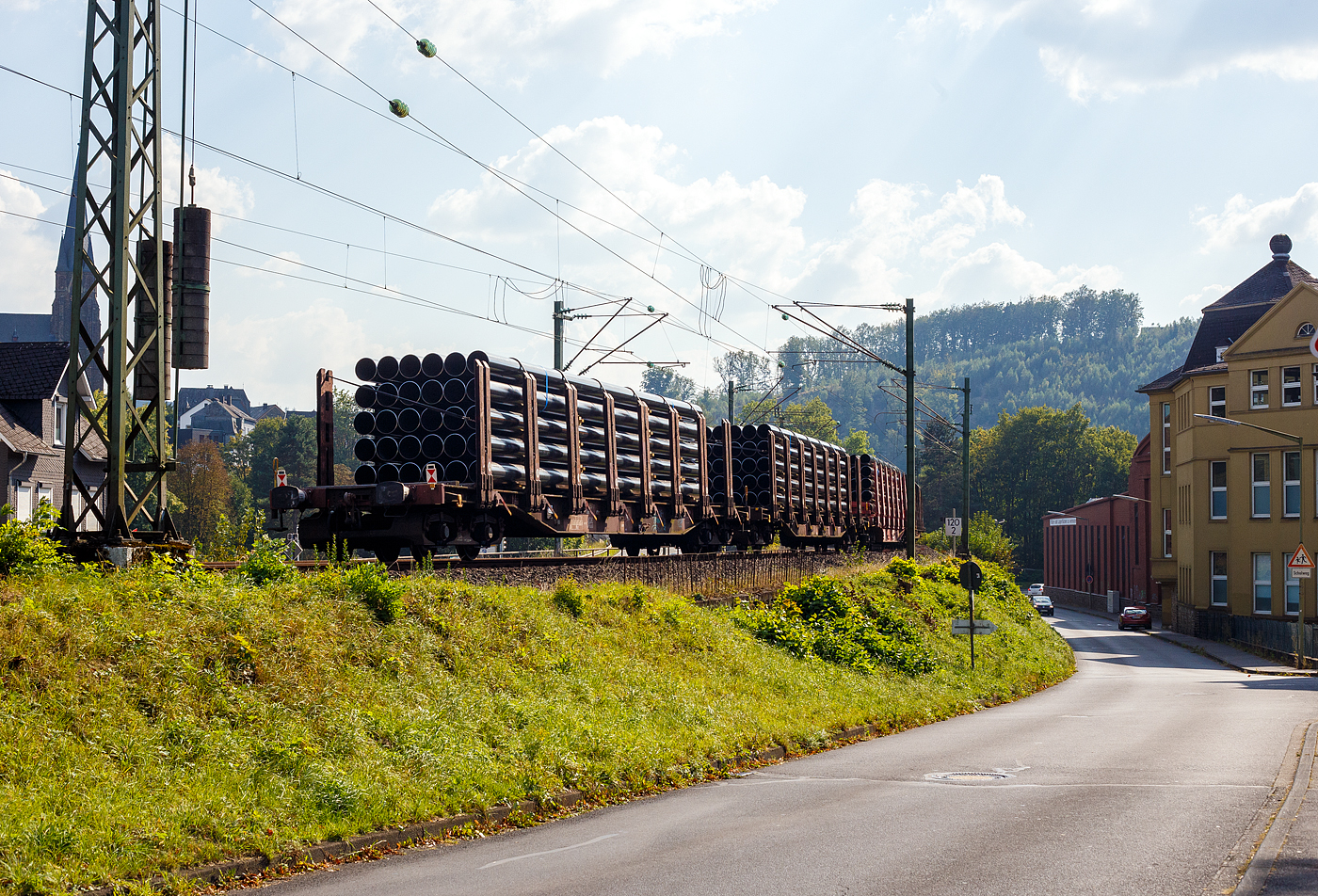

Vierachsiger Drehgestell-Flachwagen mit 8 Doppelrungenpaaren mit integrierter Niederbindeeinrichtung, 31 80 4723 857-7 D-DB, der Gattung Snps 719.1, der DB Cargo AG, am 19 September 2024 im Zugverband

Vierachsiger Drehgestell-Flachwagen mit 8 Doppelrungenpaaren mit integrierter Niederbindeeinrichtung, 31 80 4723 857-7 D-DB, der Gattung Snps 719.1, der DB Cargo AG, am 19 September 2024 im Zugverband bei einer Zugdurchfahrt im Bahnhof Kirchen (Sieg). Hier beladen mit HFI-längsnahtgeschweißte Stahlrohre Ø 323.9 (DN/NW 300 mm bzw. 12 ¾ Inch) in Herstellungslänge vom 12 m. Der Hersteller der Stahlrohre ist die Salzgitter Mannesmann Line Pipe GmbH in Siegen (ex RW Fuchs).

Der Drehgestell-Flachwagen wurde speziell für den Transport von Rohren, Profilstahl, Flachstahlprodukten sowie Stamm- und Schnittholz entwickelt und zeichnet sich durch hohe Ladekapazität aus. Das Ladegut wird durch Rungen mit Schichtholzleisten und Kunststoffspitzen geschont (nur bei BA 719.1 Stahlhalbzeuge. Wird bei der BA 719.0 Timber (Holz) nicht benötigt und ist daher auch nicht montiert.). Die Längsseiten sind jeweils mit acht besonders breiten und belastbaren Rungen ausgerüstet, die mit dem Untergestell fest verbunden sind. Zur Verzurrung des Ladegutes ist jedes Rungenpaar mit einer Niederbindeeinrichtung versehen, die von einer Person bedient werden kann. Die Wagen wurden ab 1980 als Sps 719 beschafft und ab 1988 in Snps 719 umgezeichnet.

Zur Aufnahme und Abstützung der Ladung sind auf dem Wagenboden Ladeschwellen und an den Wagenlängsseiten Rungen angebracht. Zur Verzurrung der Ladung sind von Hand zu bedienende Niederbindeeinrichtungen vorhanden. Für die Auflage des Ladegutes sind hölzerne Ladeschwellen im Rungenbereich und im Abstand von 1 m von Wagenende vorhanden. Außerdem sind feste 5 mm niedrigere Hilfsladeschwellen zwischen den Rungen zur Unterstützung von leicht durchhängendem Ladegut (z. B. Schnittholz) angeordnet. Die Ladeschwellen sind genügend hoch, so dass die handelsüblichen Umschlagmittel verwendet werden können. Der Wagenboden ist mit einem begehbaren Loch- bzw. Riffelblech vollständig abgedeckt. Zur Aufnahme von Lasten oder zum Befahren mit Flurförderfahrzeugen sind die Abdeckungen nicht geeignet. Zur Sicherung der Ladung sind auf jeder Wagenlängsseite in gleichmäßigen Abständen 8 Rungen vorhanden. Die Rungen sind mit dem Untergestell-Außenlangträger fest verbunden und so ausgeführt, dass sie die durch die Ladung entstehenden Kräfte in Wagenlängs- und Wagenquerrichtung sicher aufnehmen können. Die Innenseiten der Rungen sind ausgekleidet.

Zur Verzurrung des Ladegutes ist jedes Rungenpaar mit einer Niederbindeeinrichtung ausgerüstet, die von einer Person bedient werden kann. Die Spanngurte sind zur Schonung des Ladegutes mit einem elastischen Werkstoff ummantelt. Die Länge des Gurtes und die Teilung der Raster sind so gewählt, dass auch Ladungen, die nur etwa die halbe Rungenhöhe einnehmen, verzurrt werden können.

TECHNISCHE DATEN:
Gattung: Snps 719.1
Spurweite: 1.435 mm (Normalspur)
Länge über Puffer: 20.840 mm
Drehzapfenabstand: 15.800 mm
Radsatzstand in den Drehgestellen: 1.800 mm
Ladelänge: 19.000 mm
Ladebreite: 2.723 mm (zwischen den Rungen)
Fußbodenhöhe über SO: 1.280 mm (OK Ladeschwelle)
Rungenhöhe: 2.000 mm
Eigengewicht: 24.400 kg
Zuladung bei Lastgrenze S: 63 t (ab Streckenklasse D)
Max. Geschwindigkeit: 100 km/h / 120 km/h (leer)
Kleinster Gleisbogenhalbmesser: 35 m
Bauart der Bremse: KE-GP (LL)
Bremssohle: IP 116
Handbremse: Ja
Verwendungsfähigkeit: RIV
