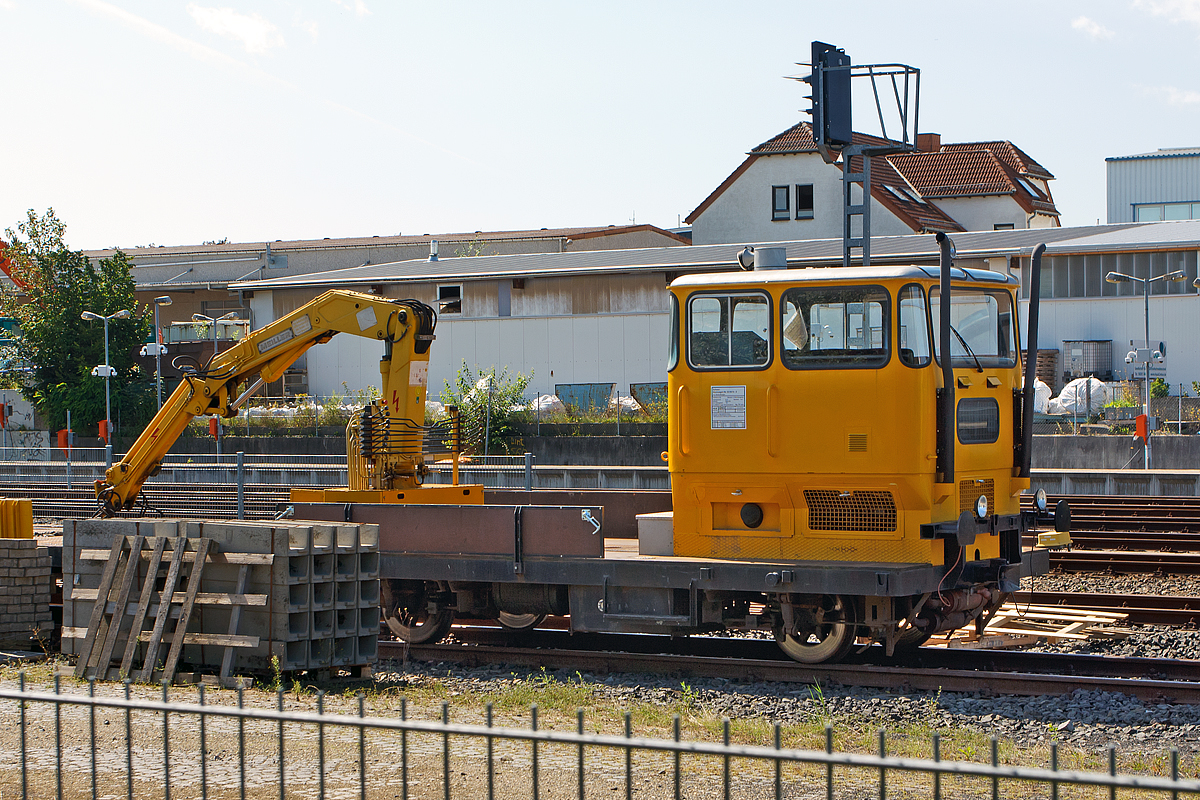

Der Klv 53 der Bauart BA 531 - Schwerer Rottenkraftwagen - mit der Schwer Kleinwagen Nr. 53 0574 – 3 der HLB Basis AG ist am 11.08.2014 beim Bahnhof Usingen abgestellt. Die Abkürzung Klv steht für Kleinwagen mit Verbrennungsmotor. Oft wird er auch als Skl 53 bezeichnet, wobei das Skl für Schwerkleinwagen steht.

Der Klv 53 0574 - 3 wurde 1977 von der ROBEL Bahnbaumaschinen GmbH in Freilassing unter der Fabriknummer 54.13-6-AA 239 (Typ Robel 53.13) gebaut und als 53.0574 an die Deutsche Bundesbahn geliefert. Ab 1994 war er dann als Skl 53 0574-3 bei der DB Netz AG, bis Anfang der 2000ter zur FKE - Frankfurt-Königsteiner Eisenbahn AG bzw. HLB Basis AG kam.

Die DB beschaffte in den Jahren 1964 bis 1981 840 Klv 53. Neun verschiedene Varianten des Rottenkraftwagen wurden gebaut. Gegenüber seinen Vorgängern hat er ein wesentlich größeres Führerhaus für einen Fahrer und 6 weitere Personen. Der Klv 53 kann unabhängig vom Fahrmotor über ein ölgefeuertes Luftheizgerät beheizt werden. Die ersten abgelieferten Fahrzeugen waren mit luftgekühlten KHD-Dieselmotoren ausgerüstet, anfangs 4-Zylinderreihenmotore, später 6-Zylinder-V-Motore der Baureihe F6L413. Das Führerhaus war an die Stirnseite gerückt, Motor und mechanisches 5-Ganggetriebe wurden unter das Führerhaus gelegt. Über ein Verteilergetriebe in Fahrzeugmitte, Gelenkwelle und Achsantrieb werden beide Radsätze angetrieben. 3 Fußpedale sind zur Regulierung der Motorleistung, Betätigung der Kupplung und der Bremse vorhanden.

Die Ladeflächenhöhe beträgt 820 mm. An der Führerhausseite sitzt eine Rammbohle mit ungefederten Puffern. Die Anhängerkupplungen stammen aus dem LKW-Bau. Gummischeiben und Stoßdämpfer sind als einfache Federung zwischen Achslagergehäuse und Fahrzeugrahmen vorhanden. Die Radsätze sind durch einseitige Achslenker am Rahmen befestigt. Die direkt wirkende Bremse (Wadi (D)) arbeitet pneumatisch auf alle Radsätze, die gleichzeitig als Bremsscheiben (Scheibenbrese) ausgebildet sind.

Am Ende der Ladefläche befindet sich ein hydraulischer Ladekran mit 50 kNm Lademoment (5 t), bei diesem ein Kran vom Typ Meiler MK 80 R DB. Der Kran ist drehbar im Kranfuß gelagert. Der Kran ist auf eine Hubhöhe von 4,3 m über SO begrenzt. Für besondere Einsätze - Maste stellen - kann diese Begrenzung ausgesetzt werden.

Die Arbeitsgeschwindigkeit von 0 bis 2 km/h wird mit einem zusätzlichen hydrostatischem Antrieb erreicht.

Technische Daten von dem Klv 53 0574 – 3:
Spurweite: 1.435 mm (Normalspur)
Achsformel: B
Länge über Puffer: 6.870 mm
Achsabstand: 3.750 mm
Höchstgeschwindigkeit : 70 km/h
Eigengewicht: 8.100 kg
Nutzlast: 7.900 kg
Anhängelast: 42 t
Zur Mitfahrt zugel. Personen: 6
Motor: Deutz luftgekühlter 6-Zylinder-V-Dieselmotor vom Typ F 6L 413 V
Motorleistung: 85 kW (116 PS)
