Fast auf den Tag genau 10 Jahre später habe ich den geleichenen Wagen nochmal fotografiert...

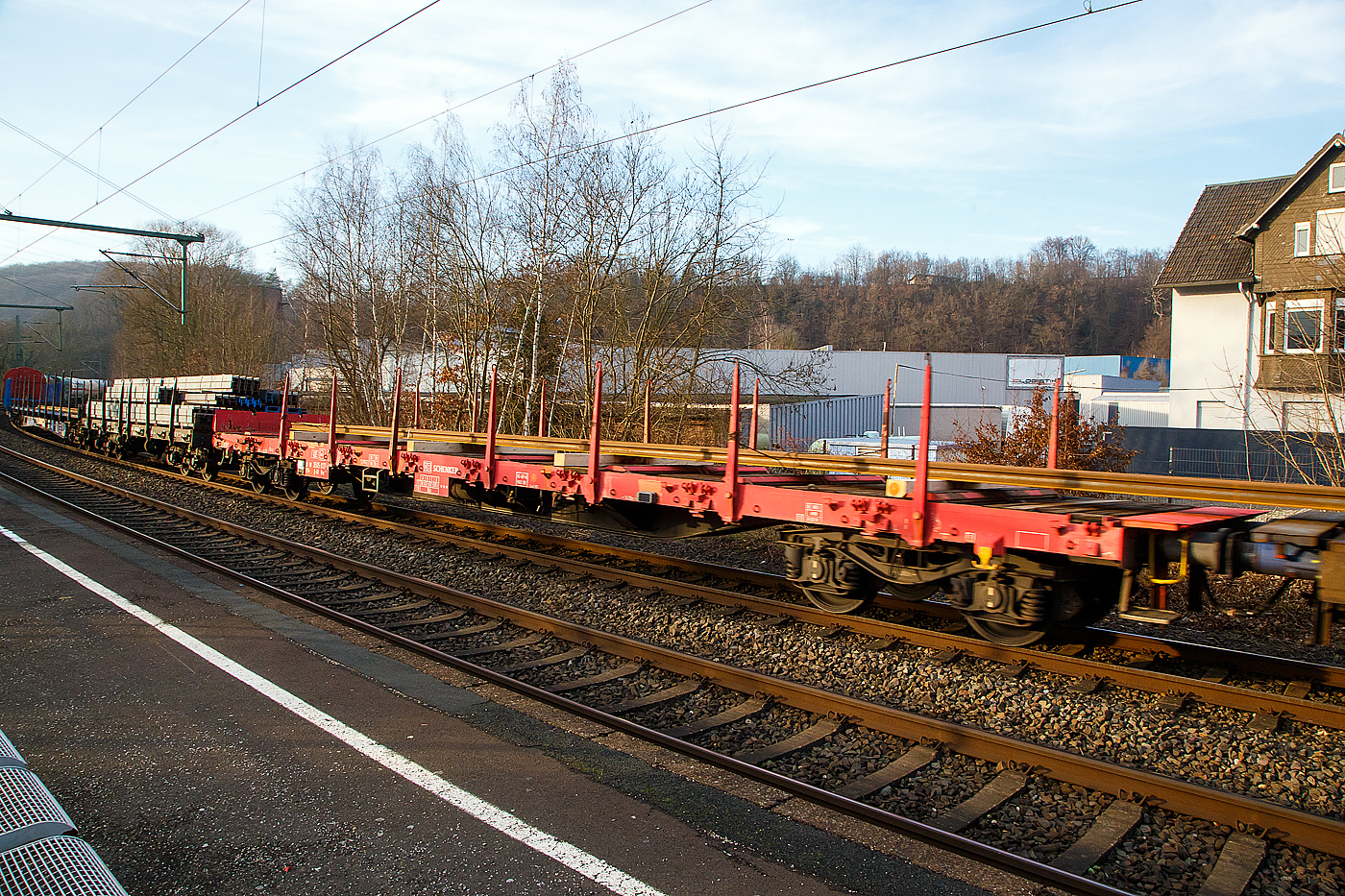

Vierachsiger Drehgestell-Flachwagen mit Rungen und Stirnwandklappen, jedoch ohne Seitenwandklappen, 31 80 3505 037-2 D-DB, der Gattung Rns 674, der DB Cargo AG, hier im Zugverbund bei der Durchfahrt durch den Bahnhof Scheuerfeld/Sieg am 18.01.2023, beladen mit Schienen.

Das große Kraftpaket mit einer Ladelänge von 18,5 m dient diese Wagen zur Beförderung von schweren, langen Erzeugnissen z.B. der Eisen- und Stahlindustrie. Der Wagen ist aber auch für den Transport von leichten und schweren Radfahrzeugen, leichten Kettenfahrzeugen und Containern geeignet.

Das Untergestell ist eine geschweißte Stahlkonstruktion und besteht aus zwei Langträgern verbunden mit Querträgern und Kopfstücken. Jeder Wagenlängsseite ist mit 18 Bindeösen an jedem Außenlangträger und 4 Bindeösen an jeder Stirnwandklappe ausgerüstet. Der Wagen ist im Fußboden mit insgesamt 18 Zurrpunkten versehen (je Seite 9 Zurrpunkte). Jedes Kopfende ist zur Ladungssicherung mit einer nach außen umlegbaren Stirnwandklappe versehen, die durch zwei kurze absenkbare Rungen gesichert werden. Der Fußboden besteht auch 70 mm dicken Holzbohlen, die quer zur Wagenlängsachse verlegt sind. Der Fußboden und die umgeklappten Stirnwände können mit Fahrzeugen bis zu einer Radkraft von 50 kN befahren werden.

TECHNISCHE DATEN (laut Anschriften):
Spurweite: 1.435 mm
Länge über Puffer: 19.900 mm
Drehzapfenabstand: 14.560 mm
Achsabstand im Drehgestell: 1.800 mm
Länge der Ladefläche: 18.502 mm
Ladebreite: 2.770 mm
Ladefläche: 51,0 m²
Höhe des Fußbodens über SO: 1.260 mm
Höchstgeschwindigkeit: 100 km/h (beladen) / 120 km/h (leer)
Eigengewicht: 24.300 kg
Maximale Ladegewicht: 65,5 t (ab Streckenklasse D) / 59,5 t DB CM
Bauart der Bremse: KE-GP
Kleinster bef. Gleisbogenradius: 50 m
Intern. Verwendungsfähigkeit: TEN-GE

Die Bedeutung der Gattungs- und Kennbuchstaben (hier Rns):
R – Drehgestell-Flachwagen in Regelbauart
n - höchste Lastgrenze über 60 t
s - Höchstgeschwindigkeit 100 km/h (beladen)
