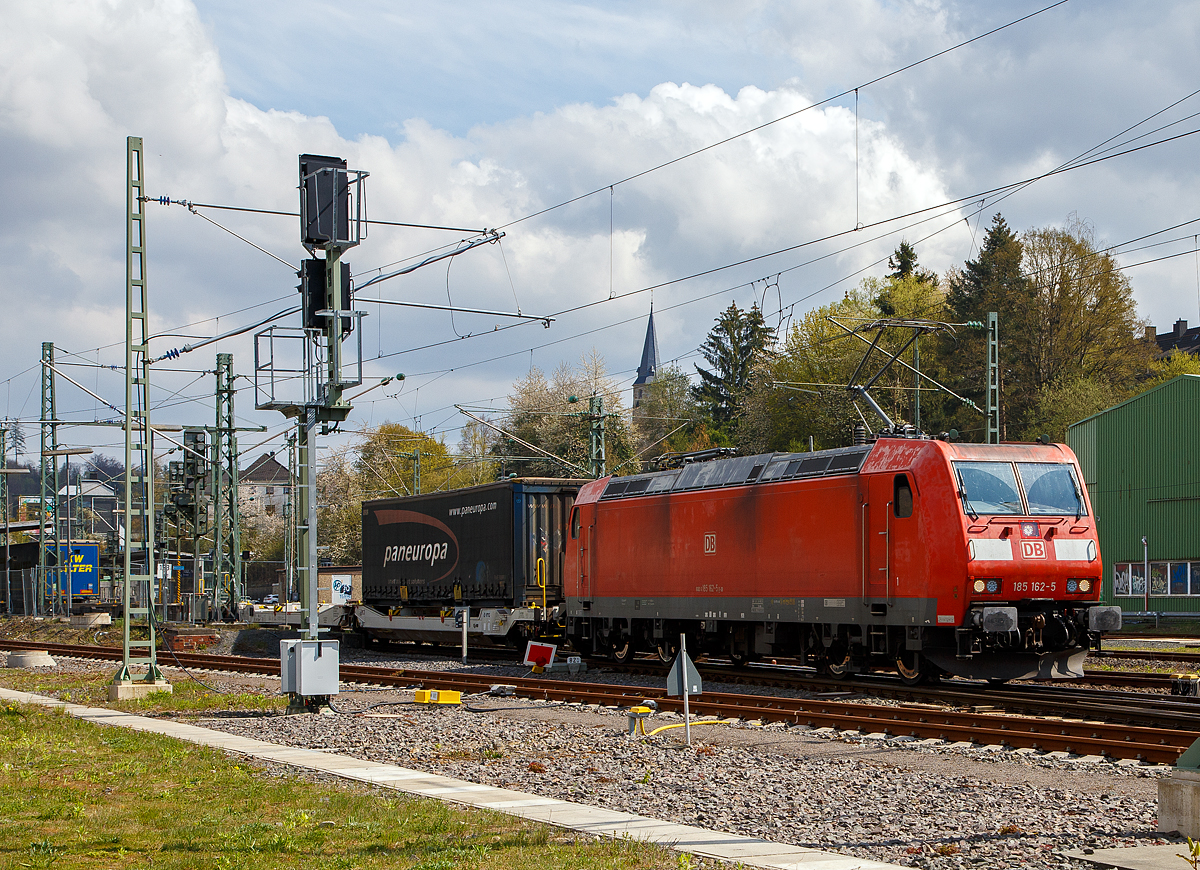

Die 185 162-5 (91 80 6185 162-5 D-DB) der DB Cargo Deutschland AG fährt am 30.04.2021 mit einem KLV-Zug durch Betzdorf/Sieg in Richtung Köln.

Busse in Stadt und Land »
Deutschland
»
Unternehmen
»
DB Cargo AG (ex DB Schenker Rail Deutschland AG)
»
Die 185 162-5 (91 80 6185 162-5 D-DB)
(ID 743059)



Die 185 162-5 (91 80 6185 162-5 D-DB) der DB Cargo Deutschland AG fährt am 30.04.2021 mit einem KLV-Zug durch Betzdorf/Sieg in Richtung Köln. Die TRAXX F140 AC1 wurde 2004 bei Bombardier in Kassel unter der Fabriknummer 33637 gebaut und an die DB Cargo AG (damals Railion Deutschland AG) geliefert. Auf Grund der wachsenden internationalen Aktivitäten von DB Cargo wurde für neue elektrische Güterzuglokomotiven Zweisystemfähigkeit für den Einsatz mit 25 Kilovolt bei 50 Hertz gefordert, um mit den Lokomotiven auch Frankreich, Luxemburg und Dänemark anfahren zu können. Die bestehende Option auf weitere Lokomotiven der Baureihe 145 wurde daher entsprechend abgewandelt wahrgenommen. Im Januar 2000 konnte der Hersteller Adtranz (ab 2001 Bombardier) mit der 185 001 das erste Exemplar einer Mehrsystemvariante der Baureihe 145 präsentieren. Technisch sind die 185er eine Weiterentwicklung der 145, auch flossen Erkenntnisse aus der Entwicklung der Baureihe 146 in die Lokomotiven mit ein. Insgesamt wurden 405 Lokomotiven der Baureihe 185 (200 F140 AC1 sowie 205 F140 AC2) beschafft, wodurch diese die derzeit am häufigsten im deutschen Eisenbahnnetz anzutreffende Elektrolokomotive ist. Mit ihr wurden vor allem die alten Lokomotiven der Baureihe 140 ersetzt. Der Stückpreis einer Lokomotive der Baureihe 185 betrug im Jahr 2000 circa 4,85 Millionen DM (rund 2,5 Millionen Euro). TECHNISCHE DATEN: Spurweite: 1.435 mm Achsformel: Bo’Bo’ Länge über Puffer: 18.900 mm Höchstgeschwindigkeit: 140 km/h (Eigen / Geschleppt) größte Anfahrzugkraft: 300 kN Dauerzugkraft: 265 kN (bis 57 km/h) Nennleistung (Dauerleistung) : 5.600 kW Wirkungsgrad 82,5% bei 2,1 MW und 93 km/h Gesamtgewicht: 82 t Mittlere Radsatzlast: 20,5 t Fahrzeugbegrenzung: UIC 505-1 / EBO G1 Länge über Puffer: 18.900 mm Größte Breite: 2.978 mm Gesamtradsatzstand: 13.000 mm Achsabstand im Drehgestell: 2.600 mm Laufkreisdurchmesser: 1.250 mm (neu) / 1.170 mm (abgenuzt) Kleinster befahrbarer Gleisbogen: R =100 m Geeignet für Ablaufberg: ja Bremse Kurzbezeichnung: KE-GPR-EmZ / D [ep] Bremskraftübertragung :Scheiben Feststellbremse: Federspeicher Dynamische Bremse: Netzbremse, Druckluftanlage Fördermenge und Druck: 144 m³/h; 10 bar Antriebsart : Tatzlager Übersetzung: 22 : 115 Zug- u. Stoßeinrichtung: Schraubkupplung Zulässige Zugkraft / Druckkraft 600 kN / 2 x 650 kN Oberleitungsspannung: 15 kV; 16,7 Hz und 25 kV; 50 Hz Anzahl und Typ der Stromabnehmer: 2 x DSA 200, 2 x SBB Fahrmotoren: Anzahl und Typ: 4 x BAZu 8871/4 Spannung: 1.870 V Höchstdrehzahl: 3.320 U/min Gewicht eines Motors 2.050 kg Kühlung: fremd Antrieb: Drehstrom-Asynchron

Die 185 162-5 (91 80 6185 162-5 D-DB) der DB Cargo Deutschland AG fährt am 30.04.2021 mit einem KLV-Zug durch Betzdorf/Sieg in Richtung Köln.

Die TRAXX F140 AC1 wurde 2004 bei Bombardier in Kassel unter der Fabriknummer 33637 gebaut und an die DB Cargo AG (damals Railion Deutschland AG) geliefert.

Auf Grund der wachsenden internationalen Aktivitäten von DB Cargo wurde für neue elektrische Güterzuglokomotiven Zweisystemfähigkeit für den Einsatz mit 25 Kilovolt bei 50 Hertz gefordert, um mit den Lokomotiven auch Frankreich, Luxemburg und Dänemark anfahren zu können. Die bestehende Option auf weitere Lokomotiven der Baureihe 145 wurde daher entsprechend abgewandelt wahrgenommen.

Im Januar 2000 konnte der Hersteller Adtranz (ab 2001 Bombardier) mit der 185 001 das erste Exemplar einer Mehrsystemvariante der Baureihe 145 präsentieren. Technisch sind die 185er eine Weiterentwicklung der 145, auch flossen Erkenntnisse aus der Entwicklung der Baureihe 146 in die Lokomotiven mit ein. Insgesamt wurden 405 Lokomotiven der Baureihe 185 (200 F140 AC1 sowie 205 F140 AC2) beschafft, wodurch diese die derzeit am häufigsten im deutschen Eisenbahnnetz anzutreffende Elektrolokomotive ist. Mit ihr wurden vor allem die alten Lokomotiven der Baureihe 140 ersetzt. Der Stückpreis einer Lokomotive der Baureihe 185 betrug im Jahr 2000 circa 4,85 Millionen DM (rund 2,5 Millionen Euro).

TECHNISCHE DATEN:
Spurweite: 1.435 mm
Achsformel: Bo’Bo’
Länge über Puffer: 18.900 mm
Höchstgeschwindigkeit: 140 km/h (Eigen / Geschleppt)
größte Anfahrzugkraft: 300 kN
Dauerzugkraft: 265 kN (bis 57 km/h)
Nennleistung (Dauerleistung) : 5.600 kW
Wirkungsgrad 82,5% bei 2,1 MW und 93 km/h
Gesamtgewicht: 82 t
Mittlere Radsatzlast: 20,5 t
Fahrzeugbegrenzung: UIC 505-1 / EBO G1
Länge über Puffer: 18.900 mm
Größte Breite: 2.978 mm
Gesamtradsatzstand: 13.000 mm
Achsabstand im Drehgestell: 2.600 mm
Laufkreisdurchmesser: 1.250 mm (neu) / 1.170 mm (abgenuzt)
Kleinster befahrbarer Gleisbogen: R =100 m
Geeignet für Ablaufberg: ja
Bremse Kurzbezeichnung: KE-GPR-EmZ / D [ep]
Bremskraftübertragung :Scheiben
Feststellbremse: Federspeicher
Dynamische Bremse: Netzbremse,
Druckluftanlage Fördermenge und Druck: 144 m³/h; 10 bar
Antriebsart : Tatzlager
Übersetzung: 22 : 115
Zug- u. Stoßeinrichtung: Schraubkupplung
Zulässige Zugkraft / Druckkraft 600 kN / 2 x 650 kN
Oberleitungsspannung: 15 kV; 16,7 Hz und 25 kV; 50 Hz
Anzahl und Typ der Stromabnehmer: 2 x DSA 200, 2 x SBB
Fahrmotoren: Anzahl und Typ: 4 x BAZu 8871/4
Spannung: 1.870 V
Höchstdrehzahl: 3.320 U/min
Gewicht eines Motors 2.050 kg
Kühlung: fremd
Antrieb: Drehstrom-Asynchron

Armin Schwarz 15.08.2021, 586 Aufrufe, 0 Kommentare

EXIF: Canon Canon EOS 6D, Belichtungsdauer: 1/640, Blende: 10/1, ISO400, Brennweite: 47/1
